何谓ABS塑料颗粒

日期：2023-03-09 10:57:40 编辑：科思德塑胶来源：科思德塑胶浏览：685

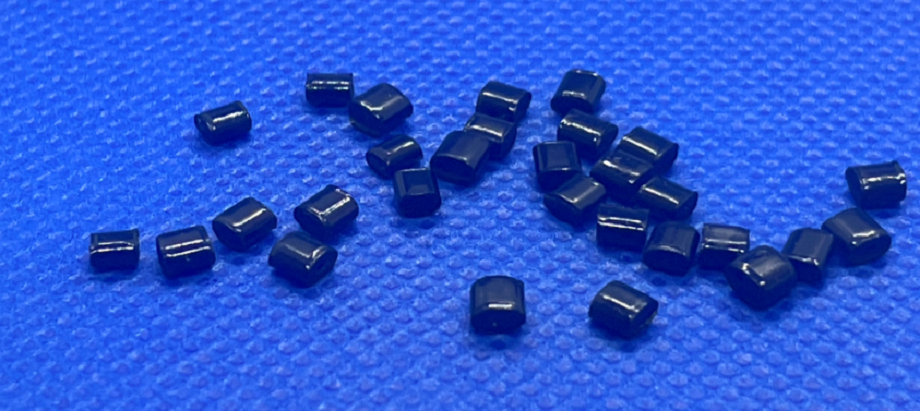

ABS（Acrylonitrile Butadiene Styrene的首字母缩写）,中文名称是丙烯腈-苯乙烯-丁二烯共聚物，ABS塑料颗粒是一种强度高、韧性好、易于加工成型的热塑型高分子材料结构。
ABS的制造方法分为混炼法与接枝法两种，混炼法ABS开始是由美国橡胶公司在1945年开发的，而接枝法ABS则是由美国Marbon公司在1954年首先合成的，合成的ABS有中冲级型、高冲级型、超高冲级型和耐热型四类。

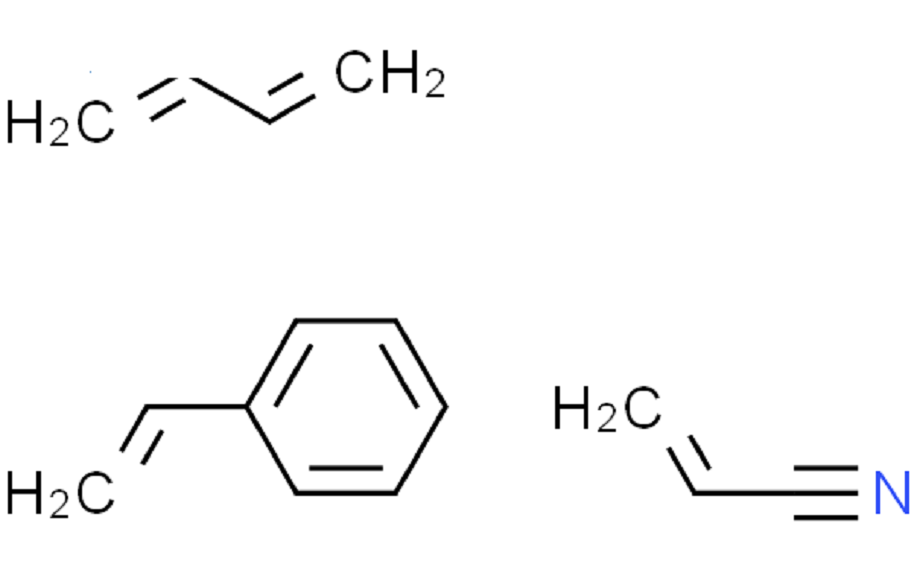

ABS塑料颗粒是丙烯腈（Acrylonitrile）、1，3-丁二烯（Butadiene）、苯乙烯（Styrene）三种单体的接枝共聚物。它的分子式可以写为（C8H8·C4H6·C3H3N）x，但实际上往往是含丁二烯的接枝共聚物与丙烯腈-苯乙烯共聚物的混合物，其中，丙烯腈占15%~35%，丁二烯占5%~30%，苯乙烯占40%~60%，乳液法ABS常见的比例是A:B:S=22:17:61，而本体法ABS中B的比例往往较低，约为13%，ABS塑料的成型温度为180-250℃，但是不要超过240℃，此时树脂会有分解。
ABS塑料颗粒是微黄色固体，有一定的韧性，密度约为1.04~1.06 g/cm3，可以在-25℃~60℃的环境下表现正常，而且有很好的成型性，加工出的产品表面光洁，易于染色和电镀。因此它可以被用于家电外壳、玩具等日常用品。
ABS塑料颗粒的材料性能
1、常规性能
塑料ABS无毒、无味，外观呈象牙色半透明，或透明颗粒或粉状。密度为1.05~1.18g/M3,收缩率为0.4%~0.9%,弹性模量值为2Gpa,泊松比值为0.394，吸湿性250℃。
2、力学性能
塑料ABS有优良的力学性能，其冲击强度很好，可以在很低的温度下使用；ABS塑料颗粒的耐磨性优良，尺寸稳定性好，又具有耐油性，可用于中等载荷和低转速下的轴承，ABS的耐蠕变性比PSF及PC大，但比PA及POM小。
3、热学性能
塑料ABS的热变形温度为93~118℃，制品经退火处理后还可提高10℃左右。ABS在-40℃时仍能表现出一定的韧性，可在-40~100℃的温度范围内使用。
4、电学性能
塑料ABS的电绝缘性较好，并且几乎不受温度、湿度和频率的影响，可在大多数环境下使用。
5、环境性能
塑料ABS不受水、无机盐、碱及多种酸的影响，但可溶于酮类、醛类及氯代烃中，受冰乙酸、植物油等侵蚀会产生应力开裂。ABS的耐候性差，在紫外光的作用下易产生降解；于户外半年后，冲击强度下降一半。
